國威HB1960IP電話系統,控制臺,系統硬件面板顯示,板卡狀態顯示圖,板卡配置說明：

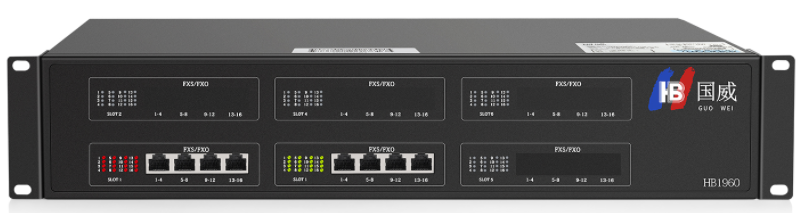

國威HB1960IP電話系統正面六個用戶槽位：SLOT1、SLOT2、SLOT3、SLOT4、SLOT5、SLOT6，如下圖所示：

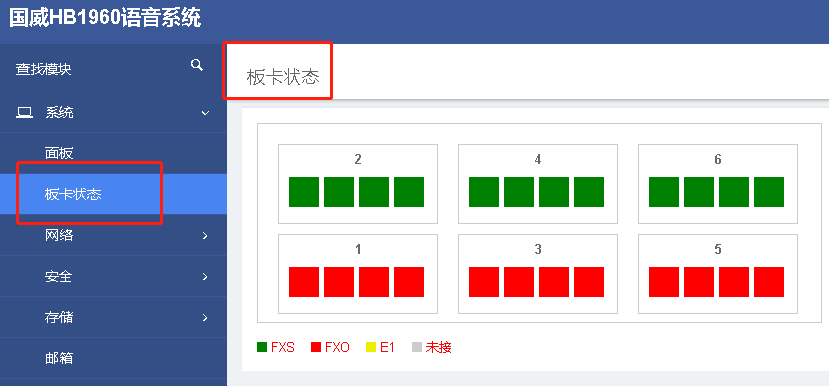

登錄國威HB1960IP電話系統控制臺，點擊系統-板卡狀態，如下圖所示：

國威HB1960IP程控電話交換機分機板卡模塊的配置說明

最大：4E1中繼

最大：96FXO，模擬分機外線

最大：96FXS，模擬分機內線

最大：1024SIP分機/1024SIP中繼

槽位為內外線混插槽位，設備為融合通信一體機。

1：內部HB-SCU分控板上有對應SLOT的排線插槽，并分別配置一條16路排線，用于連接用戶板

2：用戶板卡模塊分別為：

HB-8FXO-M(8路模擬外線母板，占用槽位，排線連接HB-SCU）、HB-8FXO-Z(8路外線子板，排針孔位插入外線母板，不占用槽位）、HB-8FXS-M(8路模擬分機母板、占用槽位，排線連接HB-SCU）、HB-8FXS-Z(8路模擬分機子板，排針孔位插入分機母板，不占用槽位）

PCM-E1、PCM-E2數字中繼板，占用槽位

3：FXS/FXO板卡指示燈

紅色指示燈為外線板，1-8為母板指示燈，9-16為子板指示燈，當檢測到外線信號時常亮，未檢測到外線信號時閃爍

綠色指示燈為分機板，1-8為母板指示燈，9-16為子板指示燈，待機狀態時常亮，摘機、振鈴或通話過程中閃爍

4：配置舉例：

配置8外線/16模擬分機：HB-8FXO-M*1/HB-8FXS-M*1,HB-8FXS-Z*1

配置80外線/8模擬分機：HB-8FXO-M*5，HB-8FXO-Z*5/HB-8FXS-M*1
